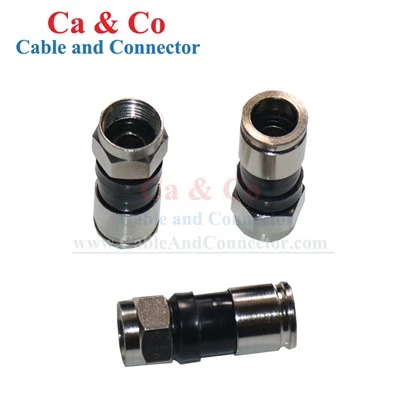

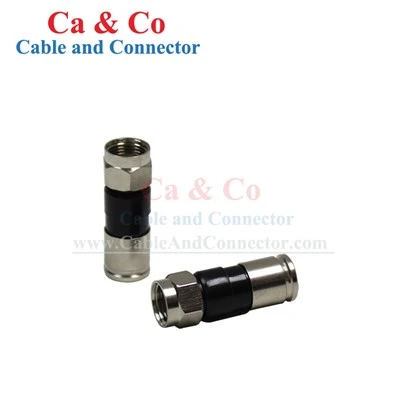

RG6 ট্রাই শিল্ড কম্প্রেশন কানেক্টর হল একটি F-টাইপ কম্প্রেশন কানেক্টর যা RG6 ট্রাই-শিল্ড কোক্সিয়াল ক্যাবল বন্ধ করে এবং একটি নিরাপদ যান্ত্রিক ও বৈদ্যুতিক সংযোগ স্থাপনের জন্য।
স্পেসিফিকেশন
|
পণ্যের ধরন |
RG6 ট্রাই শিল্ড কম্প্রেশন সংযোগকারী |
|
DAYTAI মডেল |
CC-FC-RG6-TSZJH |
|
ফ্রিকোয়েন্সি রেঞ্জ |
DC~1000MHz |
|
প্রতিবন্ধকতা |
75 ওহমস (নামমাত্র) |
|
ওয়ার্কিং ভোল্টেজ |
335V সর্বোচ্চ |
|
ভোল্টেজ সহ্য করুন |
750V Rms |
|
কেন্দ্র যোগাযোগ |
10 mΩ এর চেয়ে কম বা সমান |
|
বাইরের যোগাযোগ |
5 mΩ এর কম বা সমান |
|
অন্তরণ প্রতিরোধের |
1000 MΩ এর থেকে বড় বা সমান |
|
তারের জন্য উপযুক্ত |
RG6 স্ট্যান্ডার্ড শিল্ড সমাক্ষ তারের |
|
নির্মাণ পদ্ধতি |
কম্প্রেশন টুলের জন্য উপযুক্ত (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) ঐচ্ছিক |
|
উপাদান |
ব্রাস নিকেল ধাতুপট্টাবৃত বা দস্তা খাদ |
|
টেম্প পরিসর |
-৩৫~+60 ডিগ্রি |
RG6 ট্রাই-শিল্ড তারের সামঞ্জস্য
মাল্টি-লেয়ার শিল্ড থাকার ব্যবস্থা:সংযোগকারী কাঠামো কেন্দ্র কন্ডাক্টর, ডাইলেকট্রিক, একাধিক শিল্ডিং লেয়ার এবং তারের সমাপ্তির সময় বাইরের জ্যাকেটকে মিটমাট করে।
তারের মাত্রা ম্যাচিং:সঠিক সন্নিবেশ এবং সংকোচন নিশ্চিত করতে সংযোগকারীর মাত্রাগুলি তারের নির্মাণের সাথে মিলে যায়।
প্রি-উৎপাদন সামঞ্জস্য পরীক্ষা:গ্রাহকরা বাল্ক উত্পাদনের আগে সামঞ্জস্য মূল্যায়নের জন্য তারের অঙ্কন, স্পেসিফিকেশন বা নমুনা সরবরাহ করতে পারেন।
স্থিতিশীল কম্প্রেশন সমাপ্তি
দৃঢ় তারের ধারণ:কম্প্রেশন মেকানিজম সংযোগকারীর ভিতরে প্রস্তুত তারের সুরক্ষিত করে এবং সমাপ্তির পরে তারের চলাচল প্রতিরোধ করতে সহায়তা করে।
স্থিতিশীল সংযোগকারী-থেকে-কেবল যোগাযোগ:সংকোচন সংযোগকারী উপাদানগুলিকে তারের কাঠামোর বিরুদ্ধে দৃঢ়ভাবে নিয়ে আসে, সম্পূর্ণ বন্ধ সংযোগ জুড়ে সামঞ্জস্যপূর্ণ যোগাযোগ বজায় রাখে।
নিয়ন্ত্রিত কম্প্রেশন:কানেক্টরটি প্রস্তুত তারের চারপাশে সংকুচিত হয় যাতে সোল্ডারিং ছাড়াই একটি অভিন্ন সমাপ্তি তৈরি হয়।
কম্প্রেশন টুল সামঞ্জস্য
একাধিক টুল বিকল্প:সামঞ্জস্যপূর্ণ টুল বিকল্পের মধ্যে রয়েছে CC-TCOM-JSLS, CC-TCOM-SLHS, এবং CC-TCOM-RZX।
টুল-মিলিত সমাপ্তি:প্রয়োজনীয় কম্প্রেশন অর্জনের জন্য প্রযোজ্য টুলটি সংযোগকারী এবং তারের কনফিগারেশন অনুযায়ী নির্বাচন করা যেতে পারে।
অ্যাপ্লিকেশন
CATV নেটওয়ার্ক -তারের টিভি বিতরণের জন্য RG6 সমাক্ষ তারের সমাপ্তি।
ব্রডব্যান্ড নেটওয়ার্ক -ব্রডব্যান্ড ডিস্ট্রিবিউশন সিস্টেমে কোঅক্সিয়াল সংযোগ।
স্যাটেলাইট টিভি -স্যাটেলাইট কোক্সিয়াল ক্যাবলিংয়ের জন্য F-টাইপ সমাপ্তি৷
আরএফ বিতরণ -সমাক্ষ তারের এবং সামঞ্জস্যপূর্ণ আরএফ সরঞ্জামের মধ্যে সংযোগ।
আবাসিক ও বাণিজ্যিক কেবলিং -ইনস্টলেশন এবং রক্ষণাবেক্ষণ প্রকল্পের জন্য ক্ষেত্র সমাপ্তি।
OEM এবং কাস্টমাইজেশন
|
কাস্টমাইজেশন আইটেম |
উপলব্ধ বিকল্প |
|
তারের কনফিগারেশন |
RG6 ট্রাই-শিল্ড; আরজি৫৯ |
|
সংযোগকারী উপাদান |
নিকেল-প্লেটেড ব্রাস; দস্তা খাদ |
|
সিলিং |
O-রিং সহ; O-রিং ছাড়া |
|
তারের ম্যাচিং |
কাস্টম তারের মাত্রা, অঙ্কন, বা নমুনা |
|
ব্যক্তিগত লেবেল |
লোগো, মডেল চিহ্নিতকরণ, লেবেল, বারকোড |
|
প্যাকেজিং |
প্যাকেজের পরিমাণ, অভ্যন্তরীণ প্যাকেজিং, শক্ত কাগজ চিহ্নিতকরণ |
মান নিয়ন্ত্রণ
আগত উপাদান পরিদর্শন:উত্পাদনের আগে উপাদানের অবস্থা, মাত্রা এবং দৃশ্যমান ত্রুটিগুলির জন্য সংযোগকারী সংস্থাগুলি, যোগাযোগের উপাদানগুলি, O-রিংগুলি এবং প্লেটেড অংশগুলি পরিদর্শন করুন৷
মেশিনিং এবং মাত্রিক পরিদর্শন:প্রোডাকশন ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ ফিট এবং সমাপ্তি বজায় রাখতে গুরুত্বপূর্ণ সংযোগকারী মাত্রা এবং তারের-প্রবেশ এলাকা পরীক্ষা করুন।
সমাবেশ পরিদর্শন:প্রয়োজনীয় সংযোগকারী কনফিগারেশন অনুযায়ী সমাবেশের সময় যোগাযোগের উপাদান, অভ্যন্তরীণ অংশ এবং O-রিং পজিশনিং যাচাই করুন।
চূড়ান্ত বৈদ্যুতিক এবং চাক্ষুষ পরিদর্শন:চালানের আগে প্রযোজ্য বৈদ্যুতিক প্রয়োজনীয়তা, চেহারা, মাত্রা, পণ্য কনফিগারেশন এবং প্যাকেজিংয়ের জন্য সমাপ্ত সংযোগকারীগুলি পরীক্ষা করুন।
বাল্ক সরবরাহ এবং প্যাকেজিং
নমুনা আদেশ:বাল্ক ক্রয় করার আগে প্রাক-উৎপাদন মূল্যায়নের জন্য নমুনা সরবরাহ করা যেতে পারে।
ব্যাচ উত্পাদন:নিশ্চিত সংযোগকারী কনফিগারেশন এবং অনুমোদিত স্পেসিফিকেশন অনুযায়ী অর্ডার উত্পাদিত হয়.
প্যাকেজিং বিকল্প:বাল্ক পরিমাণ, ব্যাগ / শক্ত কাগজের পরিমাণ, লেবেল, বারকোড এবং শক্ত কাগজের চিহ্নগুলি অর্ডারের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে।
পুনরাবৃত্তি সরবরাহ:অনুমোদিত পণ্যের স্পেসিফিকেশন এবং প্যাকেজিং প্রয়োজনীয়তা পুনরাবৃত্তি আদেশের জন্য রেফারেন্স হিসাবে বজায় রাখা যেতে পারে.
FAQ
প্রশ্ন: একটি RG6 কম্প্রেশন সংযোগকারী নির্বাচন করার সময় ক্রেতাদের কী পরীক্ষা করা উচিত?
উত্তর: মূল কারণগুলির মধ্যে তারের নির্মাণ, তারের মাত্রা, সংযোগকারী ইন্টারফেস, কম্প্রেশন পদ্ধতি এবং ইনস্টলেশন টুলিং অন্তর্ভুক্ত। সংযোগকারী প্রকৃত তারের সাথে মিলিত হওয়া উচিত।
প্রশ্ন: RG6 ট্রাই-শিল্ড এবং স্ট্যান্ডার্ড-শিল্ড ক্যাবলের মধ্যে পার্থক্য কী?
উত্তর: ট্রাই-শিল্ড ক্যাবল স্ট্যান্ডার্ড-শিল্ড নির্মাণের তুলনায় অতিরিক্ত শিল্ডিং লেয়ার ব্যবহার করে। সংযোগকারী নির্বাচন তাই প্রকৃত তারের গঠন এবং মাত্রা বিবেচনা করা উচিত.
প্রশ্ন: আমরা কিভাবে বিভিন্ন সরবরাহকারীদের থেকে RG6 কম্প্রেশন সংযোগকারীর তুলনা করতে পারি?
উত্তর: তারের সামঞ্জস্য, সংযোগকারী নির্মাণ, কম্প্রেশন পদ্ধতি, উপাদান, বৈদ্যুতিক প্রয়োজনীয়তা, পরিদর্শন পদ্ধতি, এবং উৎপাদনের সামঞ্জস্যের তুলনা করুন শুধুমাত্র চেহারার চেয়ে।
প্রশ্ন: আপনি একটি আদেশ সঙ্গে পরিদর্শন বা পরীক্ষার ডকুমেন্টেশন প্রদান করতে পারেন?
উত্তর: পরিদর্শন বা পরীক্ষার ডকুমেন্টেশন সম্মত পণ্যের প্রয়োজনীয়তা এবং অর্ডার স্পেসিফিকেশন অনুযায়ী প্রদান করা যেতে পারে।
প্রশ্ন: একটি ক্রয় প্রোগ্রামে বিভিন্ন সংযোগকারী কনফিগারেশন অন্তর্ভুক্ত করা যেতে পারে?
উত্তর: প্রয়োজনীয় পরিমাণ এবং উৎপাদন ব্যবস্থা সাপেক্ষে একই সোর্সিং প্রোগ্রামের মধ্যে বিভিন্ন কনফিগারেশন সরবরাহ করা যেতে পারে।
প্রশ্ন: পুনরাবৃত্তি আদেশের জন্য অনুমোদিত স্পেসিফিকেশন বজায় রাখা যেতে পারে?
উঃ হ্যাঁ। অনুমোদিত পণ্যের স্পেসিফিকেশন এবং উত্পাদন প্রয়োজনীয়তা পরবর্তী আদেশের জন্য রেফারেন্স হিসাবে ধরে রাখা যেতে পারে।
প্রশ্ন: আপনি কি ডিস্ট্রিবিউটর এবং ব্যক্তিগত-লেবেল পণ্য লাইনকে সমর্থন করতে পারেন?
উঃ হ্যাঁ। পণ্য সনাক্তকরণ এবং প্যাকেজিং নিশ্চিত করা অর্ডারের প্রয়োজনীয়তা অনুযায়ী পরিবেশক এবং ব্যক্তিগত{1}}লেবেল প্রোগ্রামগুলির জন্য ব্যবস্থা করা যেতে পারে।
প্রশ্ন: একটি কাস্টম সংযোগকারী প্রকল্পের জন্য ক্রয় প্রক্রিয়া কি?
উত্তর: প্রক্রিয়াটিতে সাধারণত প্রয়োজনীয়তা নিশ্চিতকরণ, তারের এবং সংযোগকারী মূল্যায়ন, নমুনা অনুমোদন, স্পেসিফিকেশন নিশ্চিতকরণ, বাল্ক উত্পাদন, পরিদর্শন এবং চালান অন্তর্ভুক্ত থাকে।
