কপার এমসি ফিডার কেবল

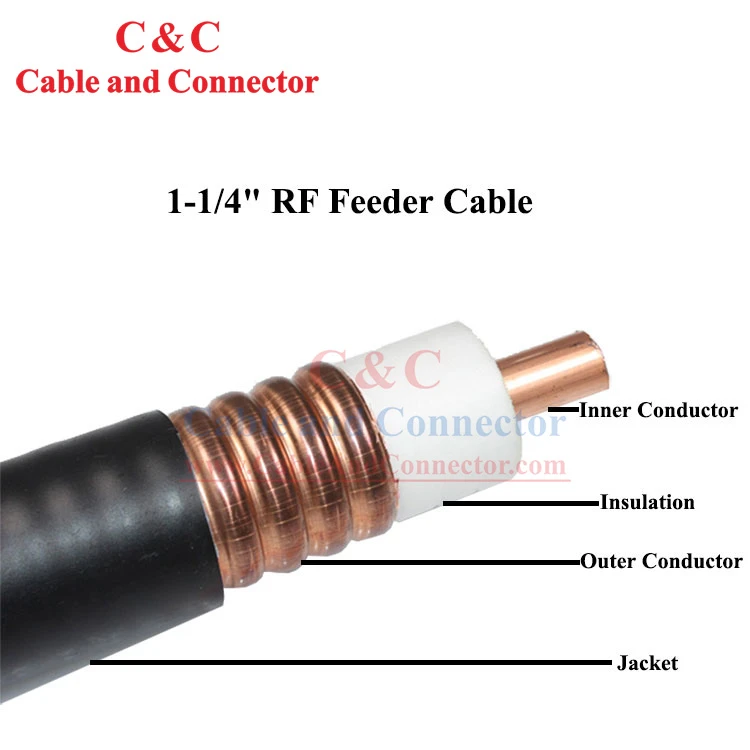

কপার এমসি ফিডার কেবলটি অ্যান্টেনা, ট্রান্সমিটার, রিসিভার এবং আরএফ বিতরণ সরঞ্জামগুলির মধ্যে রেডিও ফ্রিকোয়েন্সি সংকেত প্রেরণের জন্য ডিজাইন করা হয়েছে। নিয়ন্ত্রিত প্রতিবন্ধকতা, স্থিতিশীল RF ট্রান্সমিশন এবং যান্ত্রিক সুরক্ষা প্রদানের জন্য এর সমাক্ষীয় নির্মাণ একটি তামার টিউব অভ্যন্তরীণ কন্ডাক্টর, ফোমড PE ডাইইলেকট্রিক, অ্যানুলার ঢেউতোলা কপার আউটার কন্ডাক্টর এবং একটি LLDPE বা ফায়ার{1}}রিটার্ড্যান্ট PE জ্যাকেটকে একত্রিত করে।

স্থিতিশীল 50Ω প্রতিবন্ধকতা
সমাক্ষীয় কাঠামো একটি নিয়ন্ত্রিত 50Ω ট্রান্সমিশন পাথ বজায় রাখে, যখন ফোমযুক্ত PE অস্তরক স্থিতিশীল প্রতিবন্ধকতার জন্য কন্ডাকটর ব্যবধানকে সামঞ্জস্যপূর্ণ রাখে।

কম সিগন্যাল অ্যাটেন্যুয়েশন
কপার কন্ডাক্টর এবং ফোমেড PE ডাইইলেকট্রিকগুলি নির্দিষ্ট ফ্রিকোয়েন্সি রেঞ্জ জুড়ে RF ট্রান্সমিশন ক্ষতি কমানোর জন্য ডিজাইন করা হয়েছে, যা ফিডারের দৈর্ঘ্যের উপর সংকেত শক্তি বজায় রাখতে সহায়তা করে।

কম VSWR
অভিন্ন সমাক্ষীয় নির্মাণ সংকেত প্রতিফলন হ্রাস করে এবং সংযুক্ত সরঞ্জামগুলির মধ্যে দক্ষ আরএফ পাওয়ার স্থানান্তর সমর্থন করে।

কপার টিউব ইনার কন্ডাক্টর
তামা টিউব সামঞ্জস্যপূর্ণ বৈদ্যুতিক কর্মক্ষমতা জন্য নিয়ন্ত্রিত মাত্রা সহ একটি পরিবাহী RF সংক্রমণ পথ প্রদান করে।

ফোমেড PE অস্তরক
ফোমযুক্ত PE স্তরটি তারের প্রতিবন্ধকতা এবং সংক্রমণ বৈশিষ্ট্যগুলিতে অবদান রাখার সময় কন্ডাক্টরগুলির মধ্যে বিচ্ছেদ বজায় রাখে।

কৌণিক ঢেউতোলা কপার বাইরের কন্ডাক্টর
ঢেউতোলা কপার টিউবটি অবিচ্ছিন্ন কবচ প্রদান করে যখন তারেরটি সমাক্ষীয় কাঠামোর সাথে আপোস না করে ইনস্টলেশনের সময় বাঁকতে দেয়।

এলএলডিপিই বা ফায়ার{0}প্রতিরোধী পিই জ্যাকেট
বাইরের জ্যাকেট হ্যান্ডলিং এবং ইনস্টলেশন এক্সপোজার থেকে তারের রক্ষা করে। LLDPE স্ট্যান্ডার্ড নির্মাণের জন্য প্রদান করা হয়, যেখানে অতিরিক্ত ফায়ার-কার্যক্ষমতার প্রয়োজনীয়তা প্রযোজ্য সেখানে ফায়ার-রিটার্ডেন্ট পিই উপলব্ধ।

নমনীয় ঢেউতোলা নির্মাণ
বৃত্তাকার ঢেউতোলা বাইরের কন্ডাক্টর রাউটিং চলাকালীন নিয়ন্ত্রিত বাঁকানোর অনুমতি দেয়, যা তারের সরঞ্জাম এবং ইনস্টলেশন পয়েন্টগুলির চারপাশে পরিচালনা করা সহজ করে তোলে।

যান্ত্রিক সুরক্ষা
তামার বাইরের কন্ডাক্টর এবং PE জ্যাকেট তারের টানা, পরিচালনা এবং ইনস্টলেশনের সময় অভ্যন্তরীণ সংক্রমণ কাঠামোকে সুরক্ষা প্রদান করে।

তাপমাত্রা-অভিযোজিত নির্মাণ
বিভিন্ন পরিবেশগত অবস্থার অধীনে ব্যবহার সমর্থন করার জন্য তারেরটি সংজ্ঞায়িত স্টোরেজ, ইনস্টলেশন এবং অপারেটিং তাপমাত্রার রেঞ্জের সাথে ডিজাইন করা হয়েছে।

কপার কন্ডাক্টর পরিদর্শন
তারের উৎপাদনে প্রবেশের আগে কপার টিউব উপকরণ মাত্রিক সামঞ্জস্য, পৃষ্ঠের অবস্থা এবং উপাদানের গুণমানের জন্য পরিদর্শন করা হয়। পরিবাহী মাত্রা পরিকল্পিত সমাক্ষীয় কাঠামো বজায় রাখার জন্য নিয়ন্ত্রিত হয়।

অস্তরক এক্সট্রুশন নিয়ন্ত্রণ
ফোমযুক্ত PE অস্তরক নিয়ন্ত্রিত মাত্রা এবং অভিন্নতা সহ অভ্যন্তরীণ পরিবাহকের চারপাশে উত্পাদিত হয়। অভ্যন্তরীণ এবং বাইরের কন্ডাক্টরের মধ্যে সামঞ্জস্যপূর্ণ বিচ্ছেদ নিশ্চিত করতে অস্তরক স্তরটি পরিদর্শন করা হয়।

ঢেউতোলা কন্ডাক্টর গঠন
তামার বাইরের পরিবাহী ডাইলেক্ট্রিকের চারপাশে একটি বৃত্তাকার ঢেউতোলা কাঠামোতে গঠিত হয়। উত্পাদন পরিদর্শন গঠিত ব্যাস, ঢেউয়ের অবস্থা এবং পৃষ্ঠের অখণ্ডতার উপর দৃষ্টি নিবদ্ধ করে।

জ্যাকেট এক্সট্রুশন
এলএলডিপিই বা ফায়ার{0}প্রতিরোধী পিই জ্যাকেট সম্পূর্ণ সমাক্ষীয় কাঠামোর উপর দিয়ে বের করা হয়। জ্যাকেটের মাত্রা, পৃষ্ঠের অবস্থা এবং তারের সনাক্তকরণ উত্পাদনের সময় পরীক্ষা করা হয়।

সমাপ্ত তারের পরীক্ষা
চালানের আগে সমাপ্ত তারের মূল বৈদ্যুতিক, মাত্রিক এবং যান্ত্রিক বৈশিষ্ট্যগুলির জন্য পরিদর্শন করা হয়। RF-সম্পর্কিত পরিদর্শনে কন্ডাক্টর রেজিস্ট্যান্স এবং সমাপ্ত তারের মাত্রিক চেকগুলির সাথে ইম্পিডেন্স, অ্যাটেন্যুয়েশন এবং VSWR টেস্টিং অন্তর্ভুক্ত থাকতে পারে।

চূড়ান্ত পরিদর্শন
প্যাকেজিংয়ের আগে, সমাপ্ত তারের তারের উপস্থিতি, চিহ্নিতকরণ, মাত্রা, প্যাকেজিংয়ের দৈর্ঘ্য এবং পণ্য শনাক্তকরণের জন্য পরীক্ষা করা হয় যাতে সরবরাহ করা কেবলটি উত্পাদন এবং অর্ডারের প্রয়োজনীয়তার সাথে মিলে যায়।

পরিষ্কার পণ্য সনাক্তকরণ ঠিকাদার, পরিবেশক এবং প্রকল্প দলগুলিকে স্টোরেজ এবং ইনস্টলেশনের সময় তারের পরিচালনা করতে সহায়তা করে। তারের ধরন, পণ্যের স্পেসিফিকেশন, উত্পাদন তথ্য এবং শিপিংয়ের বিশদ সনাক্ত করতে কেবল এবং ড্রাম চিহ্নগুলি ব্যবহার করা যেতে পারে।

প্রকল্পের আদেশের জন্য, পণ্য সনাক্তকরণ এবং প্যাকেজিং তথ্য যেখানে প্রযোজ্য সেখানে গ্রাহকের ক্রয় এবং ইনভেন্টরি প্রয়োজনীয়তার সাথে সমন্বয় করা যেতে পারে।

পণ্যটি সীমাবদ্ধ পদার্থের জন্য প্রযোজ্য RoHS প্রয়োজনীয়তা পূরণ করে। গ্রাহকের যোগ্যতা, প্রকল্প অনুমোদন এবং সংগ্রহের রেকর্ডের জন্য প্রয়োজনীয় প্রযুক্তিগত ডকুমেন্টেশনের অংশ হিসাবে RoHS সম্মতির তথ্য প্রদান করা যেতে পারে।

স্ট্যান্ডার্ড প্যাকিং দৈর্ঘ্য -বাল্ক পরিবহন এবং প্রকল্প ইনস্টলেশনের জন্য কাঠের ড্রাম প্রতি 500 মিটার তারের।

তারের সুরক্ষা -তারের বিকৃতি কমাতে এবং পরিবহনের সময় ক্ষতি পরিচালনা করার জন্য ড্রামে নিরাপদে ক্ষতবিক্ষত করা হয়।

সহজ স্থাপনা -ড্রাম প্যাকেজিং ইনস্টলেশনের সময় নিয়ন্ত্রিত তারের পেআউট সমর্থন করে এবং অপ্রয়োজনীয় তারের হ্যান্ডলিং কমাতে সাহায্য করে।

ড্রাম শনাক্তকরণ -পণ্যের স্পেসিফিকেশন এবং চালানের তথ্য প্রাপ্তি এবং ইনভেন্টরি পরিচালনার জন্য ড্রামে চিহ্নিত করা যেতে পারে।

প্রকল্প প্যাকেজিং -কাস্টম তারের দৈর্ঘ্য বা প্যাকেজিং প্রয়োজনীয়তা বাল্ক এবং প্রজেক্ট অর্ডারের জন্য আলোচনা করা যেতে পারে।
